المقاومه الكهربيه والمكثفات الكهربيه

الباب الثانى -تأهيل معلمين كلية تعليم صناعى بنى سويف


عرف المقاومه الكهربيه؟

هى الممانعه التى يلقاها  التيار اثناء مروره فى موصل

ما هو رمز المقاومه الكهربيه ووحدة قياسها ؟
وحده قياسها _الاوم_





رمز المقاومه


                      قانون المقاومه الكهربيه (قانون اوم)






      استخدامات المقاومه الكهربيه؟
1-تستعمل المقاومة للتحكم بالتيار الساري في الدائرة الكهربائية عند توصيل على التوالي مع المنبع الكهربائي2-تستعمل المقاومة للتحكم في الجهد، وفي هذه الحالة توصل المقاومة المتغيرة R على التوازي مع المنبع الكهربائي ويؤخذ منها الجهد المناسب V1 حسب الطلب، وكلما قلت قيمة المقاومة R قل الجهد V1




_____________________________________________________________________

                                             ما هى انواع المقاومه الكهربيه؟
1 : المقاومة الثابته
2: المقاومة المتغيرة
3: المقاومة الضوئية
4: المقاومة الحرارية
5:المقاومه الفولتيه المتغيره(الفايرستورV.DR)
___________________________________
          طريقة قراءة المقاومه الكهربيه
مثال
  مقاومة لونها بني اسود برتقالي … كم قيمتها ؟؟؟؟؟؟؟؟

*** أبدأ من اليسار إلى اليمين أنظر للطوق الأول حدد لونه وأكتب رقمه على حسب الجدول الموضوع اللون بني ويساوي 1 .
*** أنظر للطوق الثاني حدد لونه وأكتب رقمه على حسب الجدول الموضوع اللون أسود ويساوي صفر.
أنظر للطوق الثالث والأخير حدد لونه وأكتب رقمه على حسب الجدول الموضوع اللون برتقالي ويساوي 3.
غير الطوق الأخير العدد إلى أرقام مثلا 3 يساوي 3 أصفار فتصبح قيمة المقاومة

10000 اوم …. وعند تقريبها تصبح : 10 كيلو اوم.

و مثال أخر: مقاومة الوانها: بني اسود اصفر …. كم قيمتها ؟؟؟
……   بني = 1      اسود = 0    ……   اصفر = 4
اذن قيمة المقاومة 100000 اوم …. وبالتقريب تكون 100 كيلو اوم

ادخل هنا واستمتع
http://loversofelectronics.eb2a.com/?p=47
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
التوصيل على التوازى



                                         التوصيل على التوالى

__________________________________________

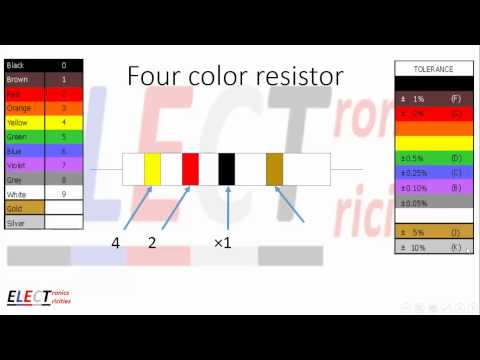

كيفية قراءة المقاومه الكهربيه حسب الالوان

اعرف اكثر
__________________________________________________________________________


سؤال مهم جداااااا

متى تكون المقاومه المكافئه اصغر او اكبر من أى مقاومه داخل الدائره الكهربيه؟
فى حالة التوصيل على التوالى تكون اكبر من أى مقاومه داخل الدائره
فى حاله التوصيل على التوازى تكون اقل من اى مقاومه داخل الدائره الكهربيه

____________________________________
جدول حساب قيمة المقاومه الكهربيه حسب الوانها

||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

امثله على توصيل المقاومه على التوالى والتوازى






____________________________
انا شايف ان الدرس ده مهم جداااااااا
بانسبه لاستعماله فى حل امثلة التوصيل على التوازى
